Prensa de forja en frío | Prensa de estampado

Solicite una cotización

Prensas de estampado DKP

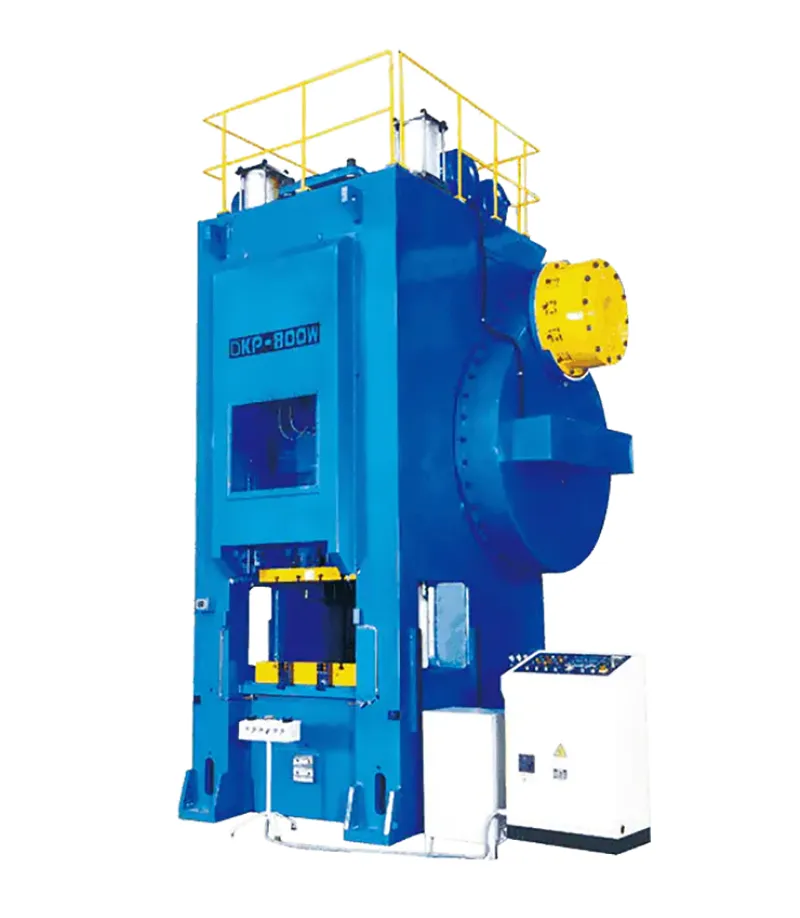

Prensa de forja en frío / Prensa de forjado en frío

Prensa mecánica de articulación para forja en frío, acuñación y estampación de chapa metálica

Capacidad 250T a 3000T
Carreras por minuto 18 a 55 carreras por minuto
Longitud de carrera 120mm a 250mm
Área de deslizamiento 400×420mm a 900×1000mm

La prensa de forja en frío DKP es una prensa mecánica de articulación articulada diseñada para el forjado en frío, el acuñado y el estampado de alta precisión de chapa metálica y piezas de transmisión. Construida con un bastidor de columna real y una estructura de acero soldado con alivio de tensiones, garantiza alta rigidez, precisión de conformado y una larga vida útil de la matriz.

Con una capacidad de 250 a 3000T y velocidades de carrera de entre 18 y 55 SPM, la prensa de forja en frío está diseñada para operaciones exigentes de conformado de metales. Cuenta con un sistema de embrague y freno independiente para reducir las pérdidas pasivas, una alta eficiencia mecánica y un funcionamiento suave y seguro en los modos de avance lento, simple y continuo. Las aberturas laterales permiten la instalación de sistemas de automatización, lo que facilita procesos de forja totalmente automatizados.

Aplicaciones

Componentes automotrices
Piezas de transmisión

Características principales

Proceso de conformado con ahorro de material y forma casi final
Alta relación de deformación con superficie lisa y excelente precisión del producto
Sistema de accionamiento con articulación articulada para una mayor productividad
Estructura de bastidor resistente tipo caja para una mayor vida útil de la matriz y precisión de conformado
Diseño patentado de alta seguridad y ahorro de energía
Preparado para automatización con aberturas laterales para la integración con equipos periféricos

Especificaciones

DS4

Modelo	Unidad	DKP-250	DKP-400	DKP-650	DKP-800	DKP-1000	DKP-1600	DKP-2000	DKP-3000
Capacidad	kN	2500	4000	6500	8000	10000	16000	20000	30000
Longitud de la carrera	mm	120	140	180	180	200	220	220	250
Punto de tonelaje nominal	mm	4	5	8	8	8	8	8	8
Carreras por minuto (velocidad fija)	S.P.M	50	50	35	35	30	30	25	20
Carreras por minuto (velocidad variable)	S.P.M	40-55	40-55	25-40	25-40	25-35	20-30	20-30	18-25
Carreras por minuto (intermitente)	S.P.M	20	20	15	15	10	8	8	6
Altura del troquel	mm	370	400	400	400	500	550	550	600
Ajuste del deslizado	mm	15	15	15	15	15	15	15	15
Área de soporte	mm	500×600	550×650	600×700	600×700	700×800	900×900	1000×1000	1100×1100
Área de deslizado	mm	400×420	400×500	450×550	450×550	550×650	700×800	800×900	900×1000
Espesor de la placa corredera	mm	100	120	150	150	180	220	250	250
Motor principal	kW.p	18.5×4	30×4	45×4	45×4	75×4	90×4	132×4	200×4
Motor de ajuste de deslizamiento	kW.p	1.5×6	1.5×6	2.2×6	2.2×6	2.2×8	5.5×6	5.5×6	5.5×6
Presión de aire requerida	kg/cm²	5	5	5	5	5	5	5	5
Precisión (JIS)		Grado especial JIS	Grado especial JIS	Grado especial JIS	Grado especial JIS	Grado especial JIS	Grado especial JIS	Grado especial JIS	Grado especial JIS
Capacidad de extracción de cama/bed	kN	100	150	300	300	500	600	700	900
Carrera de extracción de cama/bed	mm	50	50	60	60	60	70	70	80

Configuraciones estándar

Mesa de operaciones móvil
Selección del modo de operación: apagado / posicionado o inching / carrera de seguridad / continuo
Ajuste eléctrico de la corredera
Dispositivo de seguridad contra sobremarcha
Monitor de carga eléctrica
Leva electrónica
Indicador mecánico de altura de la matriz
Sistema de contrapeso de la corredera
Control PLC
Expulsor de aire

Conector de fuente de aire (un canal)
Sistema automático de lubricación forzada
Toma de detección de atascos
Extracción de corredera
Circuito de inversión del motor principal
Motor de velocidad variable
Pernos de anclaje y placas de cimentación
Luz de trabajo de 24V (tipo móvil)
Interfaz fotoeléctrica
Armario de control independiente
Válvula solenoide doble

Configuraciones opcionales

Dispositivo de seguridad fotoeléctrico
Cambio rápido de matriz/troquel
Extracción de corredera
Toma de corriente monofásica de 220V

Los diseños están sujetos a cambios sin previo aviso y se pueden personalizar según sus necesidades.
